Çimento Öğütme
Çimento üretiminde, öğütme (çimento öğütme), hidrasyon etkinliğini artırmak amacıyla çimento klinkeri (ayrıca alçıtaşı ve karışım malzemeleri) son derece ince parçacıklara öğütmeyi temel görevi olarak gören son ve kritik bir işlemdir.
Temel İşlem Akışı
Günümüzde sektörde ağırlıklı olarak “sıkıştırma + öğütme + yüksek verimli sınıflandırma” kombinasyonlu bir yaklaşım uygulanmaktadır.
- Kırma ve Ön Öğütme: Klinker, bir silindir pres kullanılarak sıkıştırılır. Bu adım, çok sayıda mikro çatlak oluşturarak sonraki öğütme işlemlerinde enerji tüketimini önemli ölçüde azaltır.
- Öğütme (Bilyalı Değirmen veya Dikey Silindir Değirmen):

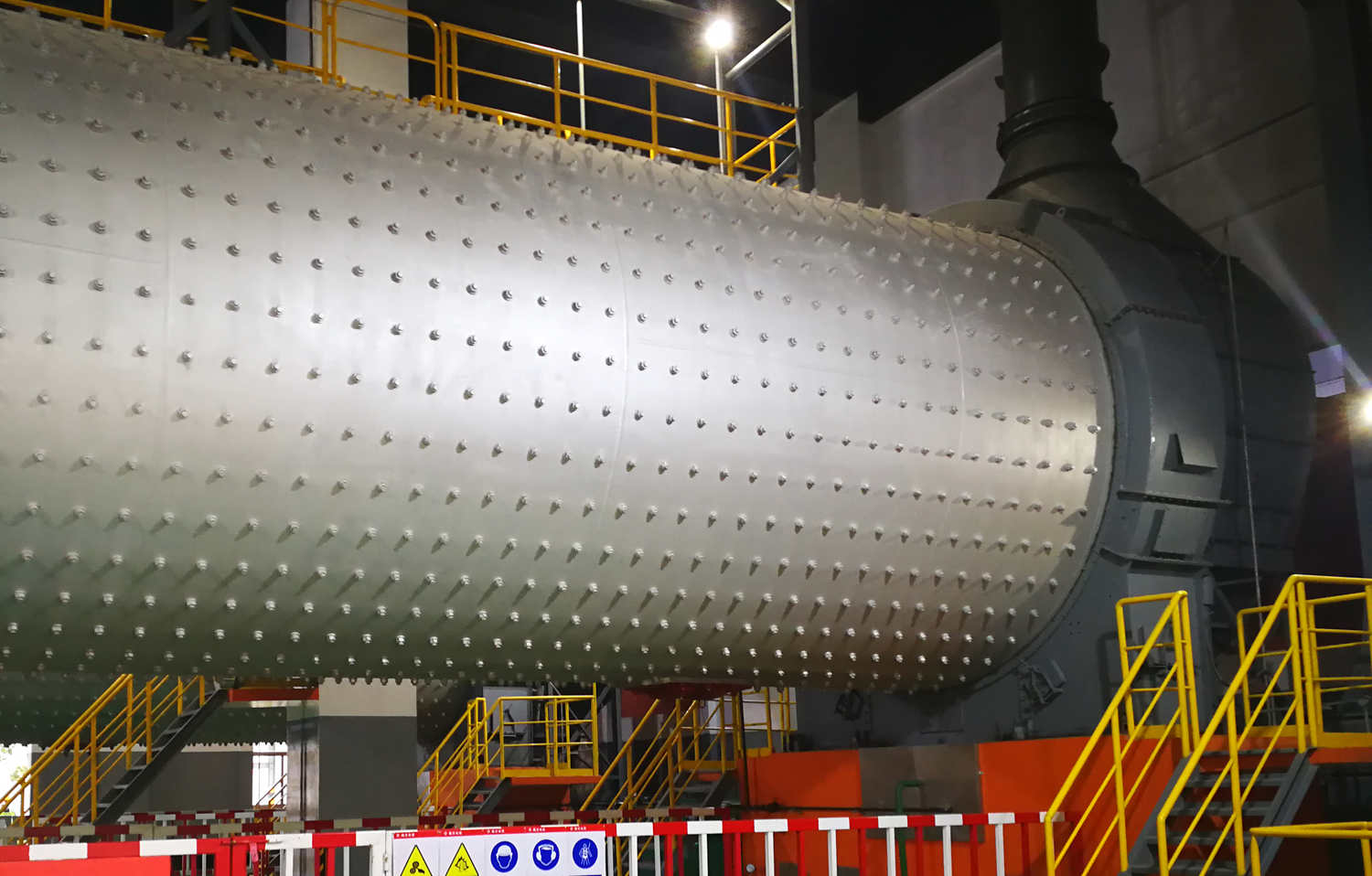

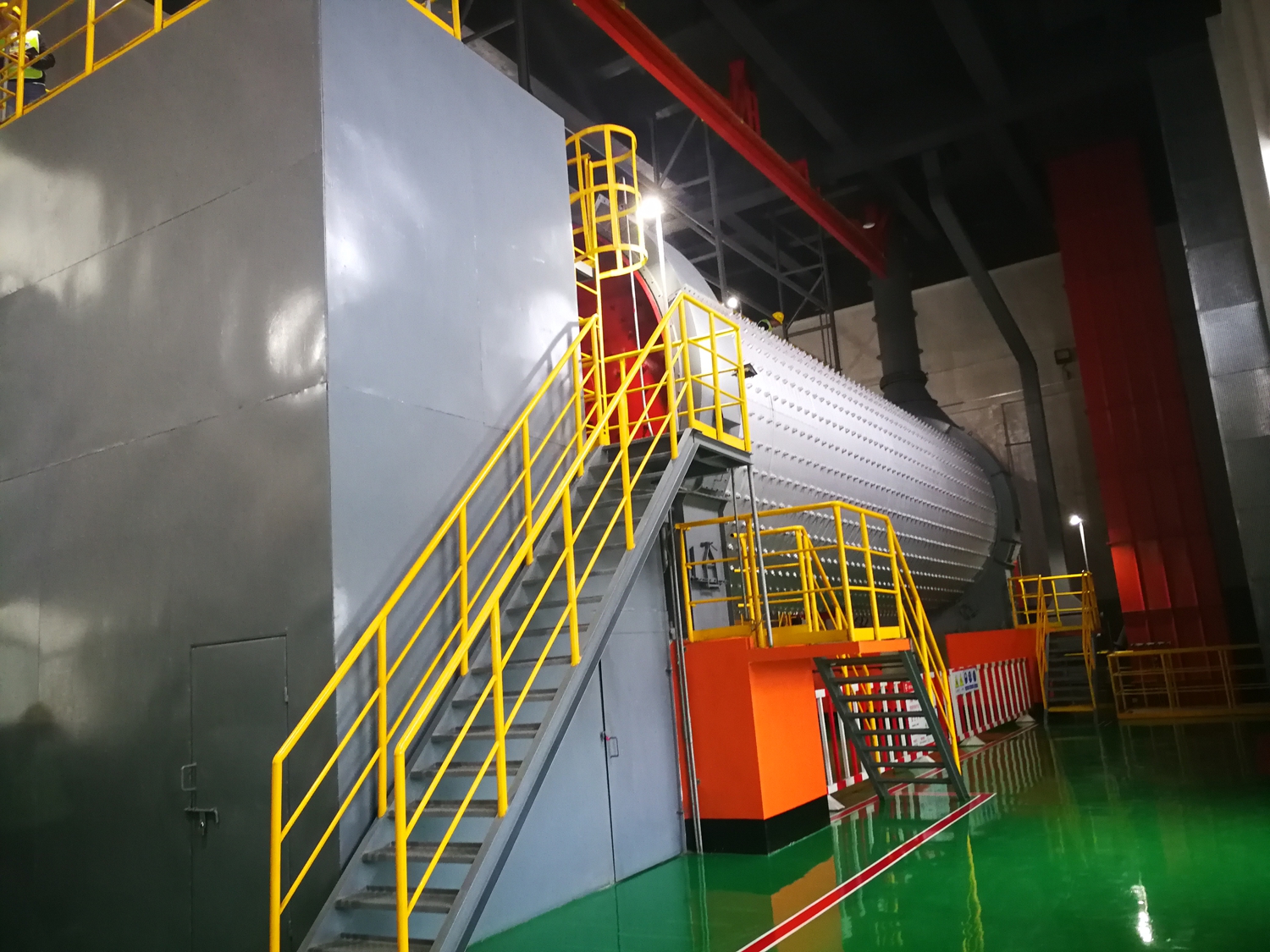

- Bilyalı Değirmen: Çelik bilye darbesi kullanılarak yapılan geleneksel öğütme. Enerji tüketimi nispeten yüksek olsa da, elde edilen parçacıklar yuvarlaktır ve geniş bir parçacık boyutu dağılımına sahiptir; bu da betonun akışına (özellikle SCC) elverişlidir.
- Dikey Silindirli Değirmen (VRM): Kurutma, öğütme ve sınıflandırmayı tek bir ünitede birleştirir. Son derece verimli ve yerden tasarruf sağlayan bu sistem, modern büyük ölçekli çimento tesisleri için en yaygın tercihtir.
- Sınıflandırma (Ayırma): Kalifiye ince toz, yüksek verimli bir sınıflandırıcı kullanılarak ayrılırken, iri toz yeniden öğütülmek üzere devridaim edilir. Bu, çimentonun özgül yüzey alanını (inceliğini) kontrol etmenin anahtarıdır.
Önerilen katkı maddeleri
- Modifiye Alkol Aminleri
- Alkol Amin
- Polioller
Modifiye Alkol Aminleri, günümüzün üçüncü nesil yüksek performanslı çimento öğütme yardımcı maddelerinin temel bileşenleridir. Geleneksel alkol aminleri (TEA ve TIPA gibi) temel alınarak geliştirilen bu ürünler, kimyasal modifikasyon (örneğin çapraz bağlama, aşıma veya karıştırma) yoluyla tek bileşenli ürünlerin sınırlı işlevsellik ve zayıf uyumluluk gibi eksikliklerini ortadan kaldırmaktadır.
Aşağıda, çimento öğütme yardımcı maddelerinde modifiye alkol aminlerinin temel teknik özellikleri ve değeri özetlenmiştir:
1. “Modifikasyon” neden gereklidir?
Geleneksel tek bileşenli alkol aminlerinin önemli sınırlamaları vardır:
- TEA (Trietanolamin): Mükemmel erken mukavemet sağlasa da, sonraki aşamalardaki mukavemete katkısı minimumdur ve aşırı miktarlarda kolayca ani sertleşmeye neden olabilir.
- TIPA (Triizopropanolamin): Geç aşama mukavemet için mükemmeldir, ancak erken mukavemette önemli bir iyileşme sağlamaz ve nispeten pahalıdır.
- Uyumluluk Sorunları: Doğal aminler genellikle polikarboksilat süperplastikleştiriciler (PCE) ile adsorpsiyon bölgeleri için rekabet eder, bu da betonun çökmesinin hızla kaybolmasına yol açar.
2. Modifiye Alkanolaminlerin Temel Avantajları
- Çok Fonksiyonlu Sinerji: Modifikasyon yoluyla (DEIPA (dietanol monoisopropanolamin)'in moleküler tasarımı gibi), tek bir moleküler yapı içinde “erken mukavemet” ve “geç aşama geliştirme” gibi ikili hedefleri gerçekleştirir.
- Üstün Dağılabilirlik: Modifiye polimer zincirleri daha yüksek polariteye sahiptir, bu da klinker parçacıklarının çatlakları içinde daha verimli adsorpsiyon sağlar. Bu, geleneksel aminlere kıyasla viskozite azaltmada %15–30'luk bir iyileşme sağlar.
- Karıştırma Malzemelerinin Karıştırma Oranında Artış: Modifiye aminler, uçucu kül, cüruf ve taş tozunun gizli reaktivitesini daha derinlemesine aktive edebilir. Aynı mukavemet korunurken, düşük karbonlu malzemelerin karıştırma oranı %3–5 oranında artırılabilir.
- Öğütme Yardımcılarının Toplam Alkali İçeriğinin Azaltılması: Daha yüksek reaktiviteleri sayesinde, daha düşük dozajlarda aynı öğütme yardımcısı etkisi elde edilebilir ve bu da düşük alkali çimento gerekliliklerini karşılar.
İnşaat malzemeleri alanında, alkol aminler çimento öğütme yardımcı maddeleri ve beton katkı maddelerinde en önemli aktif kimyasallardır. Hem hidroksil grupları (-OH) hem de amin grupları (-NH₂/-NH/-N) içerirler; bu çift fonksiyonlu grup yapısı, çimento öğütme ve hidrasyonu sırasında benzersiz fizikokimyasal özellikler sergilemelerini sağlar.
1. Temel Ürünlerin ve İşlevlerin Karşılaştırılması
Çimento endüstrisinde en yaygın olarak kullanılan üç alkol amin ve özellikleri şunlardır:
| Product Name | Abbreviation | Features | Brief Description of Mechanism of Action |
|---|---|---|---|
| Triethanolamine | TEA | Mükemmel erken mukavemet (3 gün) | Trikalsiyum alüminatın (C3A) erken hidrasyonunu hızlandırarak daha fazla alunit oluşumuna yol açar. |
| Triisopropanolamine | TIPA | Olağanüstü geç mukavemet (28 gün) | Tetrakalsiyum ferralüminatın (C4AF) hidratasyonunu önemli ölçüde uyarır ve cüruf ile uçucu külün reaktivitesini önemli ölçüde artırır. |
| Diethanolmonoisopropanolamine | DEIPA | Tüm döngü boyunca artırılmış mukavemet | TEA'nın erken mukavemetini TIPA'nın geç mukavemetiyle birleştiren bu bileşen, şu anda mevcut en gelişmiş dengeli bileşendir. |
2. Alkol aminler çimento öğütme için neden önemlidir?
Polar adsorpsiyon (öğütme yardımcısı): Alkol amin molekülleri, klinker parçacıklarının yüzeyindeki mikro çatlaklara hızla adsorbe olur, yüzey enerjisini azaltır ve ince parçacıkların yeniden topaklanmasını (“topaklanma” fenomeni) önler, böylece değirmen verimini önemli ölçüde artırır.
Katalitik Hidrasyon (Geliştirme): Bunlar sadece fiziksel öğütme yardımcıları değil, aynı zamanda kimyasal başlatıcılardır. Çimentodaki metal iyonlarını (üç değerlikli demir iyonları ve üç değerlikli alüminyum iyonları gibi) kompleks haline getirerek, iyon göçünü ve hidrasyon ürünlerinin çökelmesini hızlandırırlar.
3. Sektör Eğilimleri: Saf Bileşiklerden “Modifiye” Formülasyonlara
Sektör şu anda saf TEA veya TIPA kullanımından modifiye alkol aminlerine geçmektedir:
- Polieter modifikasyonu: Dağılabilirliği artırır ve süperplastikleştiricilerle etkileşimi azaltır.
- Karıştırma teknolojisi: Farklı bölgelerdeki klinker bileşimindeki farklılıklara (örneğin, yüksek kükürtlü, yüksek alkali ortamlar) uyum sağlamak için farklı karbon zinciri uzunluklarına sahip alkol aminlerinin aşılanması veya fiziksel olarak karıştırılması.
Çimento öğütme endüstrisinde, polioller, aminlerden sonra en önemli ikinci temel hammaddedir. Aminler (TEA gibi) “kimyasal iyileştirme”ye odaklanırken, polioller daha çok “fiziksel öğütme yardımcısı” ve “reolojik modifikasyon” üzerine yoğunlaşır.
Aşağıda, öğütme yardımcı maddelerinde poliollerin temel rolleri ve özellikleri özetlenmiştir:
1. Yaygın Ürün Türleri
- Küçük Moleküllü Polioller: Etilen glikol (EG), propilen glikol (PG), dietilen glikol (DEG). Bunlar, geleneksel verim artırıcı öğütme yardımcı maddelerinin temelini oluşturur ve maliyet açısından etkilidir.
- Yüksek moleküler ağırlıklı polioller: Gliserin, polietilen glikol (PEG). Bunlar daha iyi film oluşturma özellikleri ve polarite sunar, bu da üstün dispersiyona yol açar.
- Polimerik polioller: SCC (kendinden sıkışan beton) ve UHPC için özel öğütmede yaygın olarak kullanılan üst düzey modifiye bileşenler.
2. Temel Etki Mekanizması
- Polar Adsorpsiyon ve Çatlak Yayılımı: Polioller çok sayıda hidroksil grubu (-OH) içerir ve güçlü polariteye sahiptir. Klinker kırma işlemi sırasında oluşan mikro çatlakların uçlarına hızla adsorbe olurlar, yüzey enerjisini azaltır ve çatlakların kapanmasını önlemek için kama görevi görürler (Rehbinder etkisi), böylece öğütme işlemini daha verimli hale getirirler.
- Elektrostatik Topaklanmanın Ortadan Kaldırılması: Öğütme işlemi sırasında toz, önemli miktarda statik elektrik taşır ve bu da tozun “topaklanmasına” veya değirmen astarlarına yapışmasına neden olur. Polioller, yüzey yüklerini nötralize ederek tozun yüksek akışkanlığını korur.
- Geliştirilmiş Sınıflandırma Verimliliği: Polioller tozun kuru akışkanlığını artırdığından, parçacıklar sınıflandırıcı içinde daha kolay dağılır ve “aşırı öğütme” olgusunu önemli ölçüde azaltır.
FAQ
- 1Verimliliği nasıl artırabilir, elektrik tüketimini ve karbon emisyonlarını nasıl azaltabiliriz?
Öğütme ve ilgili süreçler (ham öğütme ve çimento öğütme işlemleri dahil) önemli miktarda elektrik tüketir. Ton başına çimento öğütme için elektrik tüketimi genellikle 30–45 kWh arasında değişir ve bu, çimento üretimindeki toplam karbon emisyonlarının yaklaşık %12'sini oluşturur.
Bu işlemin karbon yoğunluğunu azaltmak için sektörde öncelikle aşağıdaki stratejiler uygulanmaktadır:
- Ekipman Yükseltmeleri: Geleneksel bilyalı değirmenlerin daha verimli dikey değirmenler (VRM'ler) veya silindir presler ile değiştirilmesi, öğütme sırasında elektrik tüketimini %20–40 oranında azaltabilir.
- Öğütme Yardımcıları: Öğütme yardımcılarının eklenmesi, öğütme verimliliğini artırır ve öğütme süresini kısaltır, böylece ton başına elektrik tüketimini azaltır.
- Enerji Dönüşümü: Tesis içinde fotovoltaik sistemler kurmak veya yeşil elektrik satın almak, dolaylı emisyonları neredeyse sıfıra indirir.
- Karıştırma İkame Maddeleri: Öğütme aşamasında daha fazla düşük karbonlu karıştırma malzemesi (uçucu kül ve cüruf gibi) kullanmak, yüksek karbonlu klinker oranını azaltır.
- 2Çimento Öğütme Sürecinde Öğütme Yardımcılarının Rolü Nedir?
Çimento öğütme sürecinde, öğütme yardımcıları son derece küçük miktarlarda (genellikle on binde bir oranında) kullanılan ancak önemli etkileri olan kimyasal katkı maddeleridir. Bunların temel amacı, mikronizasyon sürecinde ortaya çıkan “topaklanma” ve “aglomerasyon” fenomenlerini gidermektir.
Öğütme yardımcılarının dört temel işlevi şunlardır:
1. “Topaklanma” ve “Öğütme Çamuru”nu Ortadan Kaldırma (Dispersiyon Etkisi)
Çimento ne kadar ince öğütülürse, parçacıkların özgül yüzey alanı o kadar artar ve yüzey enerjisi o kadar yükselir.
- Sorun: İnce tozlar, elektrostatik ve moleküler kuvvetler nedeniyle birbirlerine yapışır ve değirmenin çelik bilyelerine ve kaplama plakalarına yapışır (yani “topaklanma”), öğütme verimliliğinin düşmesine neden olan bir tabaka oluşturur.
- Öğütme Yardımcılarının İşlevi: Öğütme yardımcı molekülleri (genellikle trietanolamin, TEA gibi polar moleküller), öğütme sırasında oluşan çatlakların yüzeylerine hızla adsorbe olur, yükleri nötralize eder ve yüzey enerjisini azaltır. Bu, parçacıkların dağınık kalmasını sağlar ve çelik bilyelerin malzemeye doğrudan çarpmasını garanti eder.
2. Fizikokimyasal “Bölünme” Etkisi (Yeniden Bağlayıcı Etkisi)
- Prensip: Öğütme yardımcı maddesi molekülleri mikroskobik çatlaklara nüfuz edebilir.
- Etki: Bu moleküller, çatlakların yeniden kapanmasını (iyileşmesini) önlemek için kama gibi davranır ve böylece malzemenin mekanik mukavemetini azaltır. Bu, klinkerin aynı darbe kuvveti altında daha kolay kırılmasını sağlar; buna “kimyasal mukavemet azalması” denir.
3. Sınıflandırıcı Verimliliğinde Artış (Akışkanlık İyileştirme)
- Akışkanlıkta Artış: Öğütme yardımcıları eklendikten sonra, tozun akışkanlık özellikleri önemli ölçüde artar.
- Etki: Sınıflandırıcının içinde, iyi dağılmış parçacıklar hava akımı tarafından daha kolay taşınır; bu da, uygun ince parçacıkların yanlışlıkla kaba parçacıklar olarak geri gönderilme (aşırı öğütme) durumlarını azaltır ve böylece daha makul bir parçacık boyutu dağılımı sağlar.
4. Genel Faydaların Artırılması
- Artan Üretim ve Enerji Tasarrufu: Aynı incelikte, değirmen çıkışı %10–25 artırılabilir veya güç tüketimi azaltılabilir.
- Geliştirilmiş Reaktivite: Aşırı öğütmenin azalması nedeniyle, çimentonun parçacık boyutu dağılımı daha homojen hale gelir (3–32 μm aralığındaki etkili parçacıkların artmasıyla), bu da çimentonun hem erken hem de geç aşama mukavemetini artırmaya yardımcı olur.
- 3Çimento Öğütme Yardımcıları Hangi Ürünleri İçerir?
Çimento öğütme sürecinin gerekliliklerini karşılamak için, öğütme yardımcıları genellikle çeşitli fonksiyonel kimyasalların karışımları olarak formüle edilir. Kimyasal bileşimlerine ve etki mekanizmalarına göre, bunlar temel olarak aşağıdaki ana ürün kategorilerinden oluşur:
1. Alkanolaminler (Ana Etkin Maddeler)
Bunlar, şu anda piyasada en yaygın olarak kullanılan ve en etkili öğütme yardımcıları bileşenleridir:
- Trietanolamin (TEA): En yaygın olarak kullanılan bileşendir; çimentonun erken mukavemetini (3 günlük mukavemet) önemli ölçüde artırır ve topaklanmayı önlemek için mükemmel dispersiyon özellikleri sağlar.
- Triizopropanolamin (TIPA): Benzersiz uzamsal yapısı sayesinde, geç aşama mukavemetini (28 günlük mukavemet) artırmada TEA'dan daha etkilidir ve genellikle yüksek karışım malzemesi içeriğine sahip çimentolarda (cüruf gibi) kullanılır.
- Dietanolmonoizopropanolamin (DEIPA): TEA ve TIPA'nın avantajlarını birleştirerek, erken ve geç aşama mukavemetini dengeler.
2. Alkoller ve Polioller
Öncelikle toz akış özelliklerini iyileştirmek ve yüzey enerjisini azaltmak için kullanılır:
- Etilen glikol (EG) ve Propilen glikol (PG): Daha düşük maliyetli olup, öncelikle fiziksel bir dispersiyon işlevi görür.
- Gliserin: Genellikle ucuz bir dolgu maddesi veya yardımcı bileşen olarak kullanılır.
3. Lignosülfonatlar
- Kalsiyum/Sodyum Lignosülfonat: Kendi başına yaygın olarak kullanılan bir su azaltıcı maddedir. Öğütme sırasında eklenmesi, çimentonun akış özelliklerini iyileştirir ve bir miktar su azaltıcı etki sağlar.
- Not: Bu bileşenlerin dozajı çok yüksekse, çimento beton karıştırmak için kullanıldığında aşırı hava sürüklenmesine veya mukavemet kaybına yol açabilir.
4. Şekerler ve Melas
- Endüstriyel melas: Öncelikle bir dispersan görevi görür ve öğütmeye yardımcı olur; ayrıca son derece ucuzdur.
- Sodyum asetat/kalsiyum klorür: Bazen erken mukavemet bileşeni olarak eklenir, ancak klorür iyonlarının donatı çeliğini aşındırma riski nedeniyle artık sıkı bir şekilde düzenlenmektedir.
5. Poliol Polimerleri ve Modifiye Bileşikler
- Bunlar genellikle çeşitli öğütme yardımcısı üreticilerinden (GCP/Grace, Sika ve Fosroc gibi) patentli ürünlerdir. Moleküler modifikasyon sayesinde, ultra ince öğütme sırasında (örneğin, UHPC'ye özgü tozların üretiminde) olağanüstü viskozite düşürücü etkiler sergilerler.
ViT Chemical GmbH, çimento öğütme alanında 10 yılı aşkın deneyime sahiptir ve öğütme süreçlerinin optimizasyonu ve özel öğütme yardımcılarının geliştirilmesi gibi özelleştirilmiş hizmetler sunabilir. Müşterilerimizin üretim verimliliğini artırmasına, daha yüksek çimento mukavemeti elde etmesine ve enerji tüketimini azaltmasına yardımcı oluyoruz. Daha fazla bilgi için bizimle iletişime geçin.
- 4Çimento Öğütme Yardımcılarının Türleri ve Özellikleri
Çimento öğütme yardımcıları, temel işlevlerine ve kimyasal bileşimlerine göre genel olarak aşağıdaki
dört ana kategoriye ayrılabilir:
1. Mukavemet Artırıcı Öğütme Yardımcıları
Bu, inceliği korurken çimento mukavemetini artırmayı temel amaç edinen ve şu anda piyasada en yaygın olarak kullanılan kategoridir.
- Ana Bileşenler: Trietanolamin (TEA), Triizopropanolamin (TIPA), DEIPA vb.
- Özellikler: Erken Yaş Dayanım Artırımı: TEA içeren öğütme yardımcıları, 3 günlük dayanımı önemli ölçüde artırabilir.Geç Dönem Mukavemet Artırımı: TIPA içeren öğütme yardımcıları, karıştırılan malzemelerin (cüruf ve uçucu kül gibi) reaktivitesini etkili bir şekilde aktive ederek 28 günlük mukavemeti önemli ölçüde artırabilir.
Maliyet Azaltma ve Verimlilik Artırma: Mukavemet artırıcı etkiler sayesinde, karışım malzemelerinin oranları uygun şekilde artırılabilir (pahalı klinkerin yerine), böylece ton başına çimento maliyeti düşürülür.
2. Üretimi Artıran Öğütme Yardımcıları
Bu ürünler, değirmen verimini en üst düzeye çıkarmayı hedefleyerek fiziksel dağılıma odaklanır.
- Ana Bileşenler: Etilen glikol, propilen glikol, gliserin ve belirli düşük maliyetli alkolamin kalıntıları.
- Özellikler:
- Mükemmel Dağılabilirlik: Parçacık yüzey enerjisini önemli ölçüde azaltır, “topaklanma” ve “yığılma” fenomenlerini tamamen ortadan kaldırır.
- Yüksek Maliyet Etkinliği: Nispeten basit formülasyon, orta düzeyde mukavemet gereksinimleri olan ancak değirmen yükü ağır olan üretim hatları için uygundur.
- Azaltılmış Güç Tüketimi: Sınıflandırıcı verimliliğini artırarak, ton başına güç tüketimi %10–15 oranında azaltılabilir.
3. Fonksiyonel/Özel Öğütme Yardımcıları
Özel çimentolar (SCC veya UHPC özel tozları gibi) için geliştirilmiş özelleştirilmiş ürünler.
- Ana Bileşenler: Modifiye polimerik polioller, polimerik yüzey aktif maddeler.
- Özellikler:
- Düşük Su İhtiyacı: Çimento partikül dağılımını optimize eder ve çimento hamurunun başlangıç viskozitesini azaltır.
- Yüksek Uyumluluk: Öğütme yardımcıları ile polikarboksilat süperplastikleştiriciler (PCE) arasındaki rekabetçi adsorpsiyon sorununu özel olarak ele alarak, beton çökmesinin aşırı kaybını önler.
- Sertleşme Kontrolü: Bazı ürünler, ultra ince öğütme sırasında oluşan ısıdan kaynaklanan agregaların yanlış sertleşmesini önleyen belirli geciktirme veya sıcaklık düzenleme özelliklerine sahiptir.
4. Çevre Dostu, Düşük Karbonlu Öğütme Yardımcıları (Çevre Dostu)
Ana Bileşenler: Noniyonik yüzey aktif maddeler, biyo-bazlı polioller (örn. arıtılmış atık yağlar).
Özellikler:
- Sıfır Klor/Düşük Alkali: Takviye çeliğinde korozyon riski olmaması için klorür iyonu ve alkali içeriği sıkı bir şekilde kontrol edilir.
- Düşük Uçuculuk: Öğütme işlemi sırasında kokuları ve zararlı gaz emisyonlarını azaltır.
