Ultra Yüksek Performanslı Beton
UHPC (Ultra Yüksek Performanslı Beton, ultra yüksek performanslı beton), beton mühendisliği sektöründe şu anda “altın standart” olarak kabul edilen bir malzemedir ve genellikle “endüstrinin dişleri” veya “insan yapımı taşların kralı” olarak anılır.
“Kırılgan ve çatlamaya meyilli” olduğu yönündeki geleneksel algıyı tamamen alt üst eden bu malzeme, ultra yüksek mukavemet, ultra yüksek tokluk ve olağanüstü dayanıklılık özelliklerine sahiptir.
1. Temel performans: Ne kadar güçlüdür?
- Ultra Yüksek Basınç Dayanımı: Basınç dayanımı genellikle 120 MPa ile 200 MPa arasında veya daha yüksektir (standart hazır betonun sadece 30–50 MPa’ya kıyasla), maksimum 800 MPa’ya kadar çıkabilir.
- Olağanüstü Çekme Mukavemeti: Geleneksel betonun çekme mukavemeti neredeyse sıfırdır; oysa UHPC, büyük miktarda çelik elyaf içerir ve bu da ona önemli bir süneklik ve eğilme ve çekme kuvvetlerine karşı direnç sağlar; yük altında, ‘çatlar ama kırılmaz’.
- Üstün Dayanıklılık: İç yapısı son derece yoğundur ve neredeyse hiç kılcal boşluk içermez. Su ve klorür iyonları içine nüfuz edemez; teorik ömrü 100–200 yıla ulaşabilir ve neredeyse hiç bakım gerektirmez.
2. UHPC’nin “Son Teknoloji” Formülü
UHPC, iri agrega (çakıl) kullanmaz; formülasyonu **“maksimum dolum yoğunluğu”** ilkesine dayanır:
- Ultra ince tozlar: Yüksek kaliteli çimento, silika dumanı ve ultra ince kuvars tozu kullanılır.
- Son derece düşük su-bağlayıcı oranı: Su-çimento oranı genellikle 0,15 ile 0,2 arasındadır. Karıştırma, yalnızca ultra yüksek su azaltma oranına sahip polikarboksilat süperplastikleştiriciler yardımıyla mümkündür.
- Elyaf takviyesi: Hacimce %2–5 oranında bulunan kısa, ince çelik elyaflar, bu malzemenin dayanıklılığının kaynağıdır.
Önerilen katkı maddeleri
- Polikarboksilat süperplastikleştirici
- Köpük kesici katkı
- Bakır Kaplı Mikro Çelik Elyaf
- Viskozite değiştirici/reolojik stabilizatör
UHPC (Ultra Yüksek Performanslı Beton) için özel olarak tasarlanmış polikarboksilat süperplastikleştirici, UHPC’nin başarılı bir şekilde karıştırılıp uygulanıp uygulanamayacağını belirleyen “vazgeçilmez katkı maddesi”dir.
UHPC'nin son derece düşük su-bağlayıcı oranı (genellikle 0,14 ile 0,18 arasında) ve büyük hacimli toz halindeki malzemeler (çimento, silika dumanı, ultra ince mineral tozu vb.) nedeniyle, sıradan polikarboksilat süperplastikleştiriciler onu sıvılaştıramaz. UHPC için özel olarak tasarlanmış polikarboksilat süperplastikleştirici, “yüksek su azaltma” ve “düşük viskozite” gibi iki temel özelliğe sahip olmalıdır.
Temel Teknik Özellikler
Sıradan hazır betonlarda kullanılan polikarboksilat süperplastikleştiricilerin aksine, UHPC için özel olarak tasarlanmış olanlar, özel olarak uyarlanmış bir moleküler yapıya sahiptir:
- Kısa yan zincirler, yüksek yoğunluk: Polieter yan zincirlerinin uzunluğunu kısaltarak ve yoğunluklarını artırarak, daha güçlü bir sterik engel etkisi yaratılır; bu da, son derece düşük su içeriğinde bile ultra ince tozların hızlı bir şekilde dağılmasını sağlar.
- Düşük viskoziteli tasarım: Geleneksel su azaltıcı maddeler, UHPC'yi “maltoz” kadar viskoz hale getirir; bu da hava kabarcıklarının kaçmasını engeller ve yüksek pompalama basıncı gerektirir.
- Moleküler ağırlık dağılımını ayarlayarak, özel formülasyon çamurun verim kesme gerilimini önemli ölçüde azaltır ve viskoz karışıma suya benzer bir akış özelliği kazandırır.
- Yüksek adsorpsiyon oranı: Karıştırmanın ilk 3–5 dakikası içinde hızlı etkinlik sağlar ve UHPC'de kuru ve ıslak karıştırma arasındaki uzun geçiş süresini kısaltır.
UHPC (Ultra Yüksek Performanslı Beton)'da, köpük önleyiciler hayati öneme sahip katkı maddeleridir. UHPC'nin son derece düşük su-çimento oranı (genellikle <0,18) ve yüksek toz içeriği nedeniyle, harç maltosa benzer şekilde çok yüksek bir viskoziteye sahiptir. Karıştırma sırasında karışan kabarcıkların atılması son derece zordur; köpük giderici kullanılmazsa, karışım 1–5 mm boyutlarında çok sayıda boşlukla dolacak ve bu da mukavemetin düşmesine yol açacaktır.
1. Temel İşlev: ‘Zararlı Boşlukları’ Ortadan Kaldırma
Fiziksel Yön: Harcın yüzey gerilimini azaltarak, karıştırma sırasında oluşan büyük kabarcıkların birleşmesine ve hızla patlamasına neden olur.
Performans Yönü:
- 1 mm'den büyük zararlı hava kabarcıklarını ortadan kaldırır, hava içeriğini %1–2 aralığında kontrol ederek basınç dayanımının 150 MPa veya hatta 200 MPa'ya ulaşmasını sağlar.
- Estetik Yönü: Ayna gibi bir yüzey elde etme sorunlarını çözer, yüzeydeki “çukurlaşmayı” ve derin çukurları ortadan kaldırarak yüksek kaliteli bir dekoratif etki sağlar.
2. UHPC Köpük Gidericilerinin Özel Özellikleri (Sıradan Köpük Gidericiler Neden Başarısız Olur?)
- Kesme direnci: UHPC, yüksek karıştırma gücü ve güçlü kesme kuvvetleri içerir; sıradan köpük gidericiler hızla kesilip emülsifiye olur, bu da onları etkisiz hale getirir. Bu nedenle, güçlü kesme direncine sahip bir ürün seçmek çok önemlidir.
- Sinerjik viskozite azaltma: Yüksek kaliteli bir köpük giderici, kabarcıkları kırarken, özel polikarboksilik asit süperplastikleştiricilere çamurun akma kesme gerilimini azaltmada yardımcı olur ve çamuru daha “pürüzsüz ve akışkan” hale getirir; bu da hava kabarcıklarının çelik lifler arasındaki boşluklardan kaçmasını kolaylaştırır.

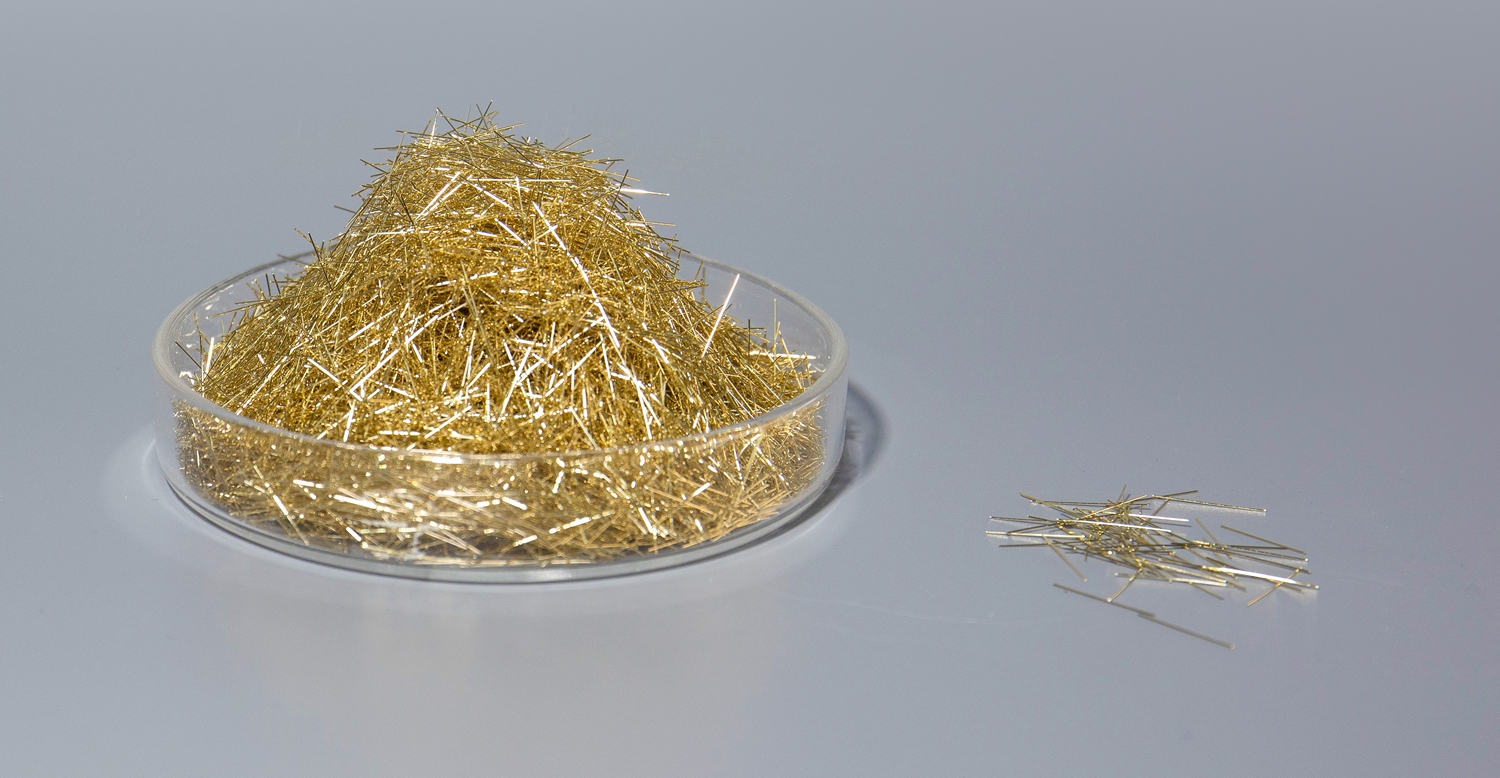

UHPC (Ultra Yüksek Performanslı Beton) sisteminde, Bakır Kaplı Mikro Çelik Liflersadece takviye malzemeleri değil, aynı zamanda “ultra yüksek performans”ın özüdür. Çelik lifler olmadan UHPC, yalnızca son derece kırılgan, yüksek mukavemetli bir taş bloğudur; Bakır Kaplı Mikro Çelik Liflerin eklenmesiyle ise olağanüstü tokluğa sahip bir “yapay çelik taş”a dönüşür.
Aşağıda, UHPC'de Bakır Kaplı Mikro Çelik Elyafın kullanımına ilişkin ayrıntılı bir analiz yer almaktadır:
Temel İşlev: “Kırılganlık”tan ‘Sünekliğe’
- Köprüleme Etkisi: Beton matrisinde mikro çatlaklar oluştuğunda, çelik elyaflar çatlağın iki ucunu birbirine bağlayarak, matrisi bir arada tutmak ve çatlağın yayılmasını önlemek için sayısız “mikro bağlantı çubuğu” gibi davranır.
- Geliştirilmiş Çekme Mukavemeti: Sıradan betonun çekme mukavemeti neredeyse sıfırdır; ancak, hacimce %2–5 oranında çelik lifler eklendiğinde, UHPC'nin çekme mukavemeti 7–20 MPa'ya ulaşabilir.
- Süneklik ve Darbe Direnci: Yük altında bozulduğunda, UHPC anında parçalanmaz, bunun yerine “çatlar ama kırılmaz” bir davranış sergiler ve bu da sismik ve patlama direncini önemli ölçüde artırır.
UHPC’nin (ultra yüksek performanslı beton) karmaşık formülasyonunda, VMA (viskozite değiştirici/reolojik stabilizatör) bir “stabilize edici güç” görevi görür.
UHPC, büyük miktarda çelik elyaf, son derece düşük çimento-su oranı ve ultra ince tozlar içerdiğinden, VMA tarafından sağlanan düzenleme olmadan, çamur son derece kuru ve son derece ince olmak üzere iki uç nokta arasında dalgalanmaya son derece yatkındır.
Temel Görev: UHPC'nin “Denge İkilemini” Çözmek
- Çelik Liflerin Süspansiyonu (Çökelme Önleme): Çelik liflerin yoğunluğu (yaklaşık 7,8 g/cm³), harçtan çok daha yüksektir. VMA, mikroskobik bir ağ yapısı oluşturarak, karıştırma, nakliye ve döküm sırasında çelik liflerin homojen bir şekilde süspansiyon halinde kalmasını sağlayacak yeterli akma gerilimi oluşturur ve bu sayede liflerin dibe çökmesini önler.
- “Çökelme” ve ayrışmayı önleme: UHPC, son derece yüksek dozlarda su azaltıcı maddeler kullanır; bu da macunun agregalardan kolayca ayrılmasına (çökelmeye) yol açabilir. VMA, macunun kohezyon mukavemetini artırarak kuvars tozu, silika dumanı ve çimento macununun ince kumu sıkıca sarmalamasını sağlar.
- Reolojiyi (tiksotropi) iyileştirme: VMA, UHPC'ye “hareketsizken kalın, gerilim altında ince” özelliğini kazandırır. Bu, döküm sırasında düzgün akışı sağlarken, döküm durduğunda macunun hızla stabilize olmasını sağlayarak alt bölgelere aşırı akışı önler.
- Köpük gidermeye yardımcı olma: Uygun viskozite, küçük hava kabarcıklarının daha kolay bir şekilde birleşerek daha büyük kabarcıklar haline gelmesini ve dışarı atılmasını sağlar. Viskozite çok yüksekse (VMA olmaması veya yanlış dozaj nedeniyle), kabarcıklar “sıkışır”; karışım çok ince ise, kabarcıklar dışarı atıldıktan sonra su izleri kalır.
FAQ
- 1UHPC için hangi tip çelik elyaf seçilmelidir?
UHPC (Ultra Yüksek Performanslı Beton) için çelik elyaf seçimi, gerilme mukavemetini, sünekliği ve çatlak kontrol kabiliyetini doğrudan belirler.
Sıradan betonda kullanılan iri çelik elyafların aksine, UHPC'de ultra ince, yüksek mukavemetli, mikro filament çelik elyaflar kullanılmalıdır. Aşağıda seçimle ilgili özel öneriler yer almaktadır:
1. Temel özellik parametreleri (standart konfigürasyon)
- Görünüm: Düz (Yuvarlak) en yaygın seçimdir. UHPC matrisi son derece yoğun olduğundan, sıradan betonda olduğu gibi fiziksel kenetlenme oluşturmak için “kancalara” gerek yoktur; düz lifler, son derece dar boşluklar içinde daha eşit bir şekilde dağılır.
- Çap: Genellikle 0,12 mm ile 0,25 mm arasındadır (saç teli kadar incedir).
- Uzunluk: Yaygın uzunluklar 6 mm, 10 mm ve 13 mm'dir.
- Genel kural: Uzunluk genellikle maksimum agrega boyutunun 3–4 katıdır ve bileşenin kalınlığının yarısını aşmamalıdır.
- Uzunluk-çap oranı (L/d): 50 ile 80 arasında olması önerilir. Daha yüksek bir uzunluk-çap oranı daha iyi donatı sağlar, ancak karıştırma sırasında topaklanma olasılığını artırır.
2. Fiziksel Performans Gereksinimleri
- Çekme Mukavemeti: > 2000 MPa olmalıdır (yüksek mukavemetli çelik tel sınıfı).
- Neden: UHPC matrisi son derece yüksek mukavemete sahiptir; çelik lifler yeterince güçlü değilse (örn. standart 1000 MPa sınıfı), matristen kaymak yerine yük altında doğrudan kopacak ve bu da kırılgan hasara yol açacaktır.
- Yüzey işleme: Bakır kaplı (Copper Coated) seçilmelidir.
- Amaç: 1. Geçici pas önleme; 2. Kimyasal yağlama ve lifler ile çimento hamuru arasındaki yapışmayı artırmak.
3. Farklı uygulamalar için seçim stratejileri
- Ultra ince dekoratif paneller / karmaşık delikli bileşenler:
- 6 mm – 8 mm ultra kısa liflerin seçilmesi önerilir. Bu, harçın karmaşık kalıplardaki boşluklardan geçişini kolaylaştırır ve yüzeyde liflerin görünürlüğünü azaltır.
- Köprü bileşenleri / yük taşıyıcı yapılar:
- 13 mm liflerin seçilmesi veya uzun ve kısa liflerin bir kombinasyonunun (örn. 13 mm + 6 mm) kullanılması önerilir. Uzun lifler makro çatlakları köprülemekle sorumluyken, kısa lifler mikro çatlakları bastırmakla sorumludur.
- Son derece yüksek tokluk gereksinimleri (örn. patlama direnci, darbe direnci):
- Kancalı uçlu veya özel şekilli mikrofiberleri değerlendirin; ancak bu, karıştırma sürecine ve su azaltıcı maddelerin viskozite düşürme kapasitesine son derece yüksek talepler getirir.
4. Önerilen Dozaj Seviyeleri
Hacimsel Dozaj: Tipik olarak %2–3 (yani betonun metreküpü başına 157–235 kg çelik elyaf).
Not: Dozaj %3,5'i aştığında, son derece yüksek konsantrasyonlu polikarboksilat süperplastikleştiriciler ve viskozite değiştiricilerle birleştirilmelidir; aksi takdirde, ciddi ‘topaklanma’ meydana gelir.
- 2UHPC Neden Dikey Mil Planet Karıştırıcıyla Karıştırılmalıdır?
Geleneksel çift şaftlı yatay karıştırıcılar, aşağıdaki nedenlerden dolayı UHPC'yi işlemekte zorlanır:
- Yüksek Kesme Kuvveti: UHPC, son derece düşük bir su-bağlayıcı oranına sahiptir (tipik olarak <0,2) ve silika dumanı gibi büyük miktarda ultra ince tozlar içerir; bu da onu topaklanmaya son derece yatkın hale getirir. Planet mikserin karıştırma kolları, yörüngede dönerken yüksek hızda dönerek, topaklanmış tozları hızla parçalayan “kapsamlı, ölü bölge içermeyen” bir kesme yolu oluşturur.
- Akışkanlaşma Eşiği: UHPC, ilk karıştırma aşamasında kuru bir toz olarak başlar, ancak belirli bir anda aniden “sıvılaşır”. Planet mikserler bu yük değişikliğini hassas bir şekilde algılayabilir ve çamurun akışkanlaşmadan sonra hızla homojen bir duruma ulaşmasını sağlar.
- Ölü Bölgelerin Önlenmesi: Dikey şaft tasarımı, alt ve yan sıyırıcılarla birleştiğinde, pahalı çelik liflerin haznenin dibinde çökmesini veya duvarlara yapışmasını önler.
2. Çelik Lifler için Karıştırma Mantığı
- Ekleme Zamanlaması: Genellikle “önce kuru karıştırma, ardından sıvılaştırmak için su ekleme, sonra lif ekleme” ilkesini izler. Çelik lifler, ancak bulamaç tamamen sıvı hale geldikten ve yüksek akışkanlık özellikleri sergilediğinde eşit bir şekilde dağıtılmalıdır.
- Dağıtım İlkesi: Planet mikserin karmaşık yörüngesi, demetlenmiş lifleri çözmek için bir “tarak” gibi davranır. Kesme kuvveti yetersizse, manyetik veya fiziksel etkileşimler nedeniyle lifler “lif topları” halinde birbirine dolanır; bu da yapı içinde büyük boşluklara yol açar ve doğrudan bileşen arızasına neden olur.
- Karıştırma Süresi: Liflerin eklenmesinden sonraki karıştırma süresi sıkı bir şekilde kontrol edilmelidir. Çok kısa olursa, dağılım düzensiz olur; çok uzun olursa (3–5 dakikayı aşarsa), lif yüzeylerindeki bakır kaplama zarar görebilir veya bulamaç, ısı oluşumu nedeniyle akış kabiliyetini kaybedebilir.
